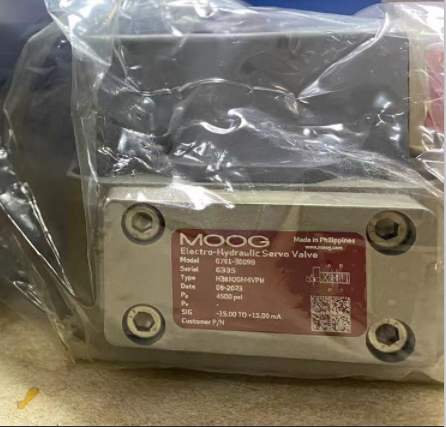

MOOG伺服閥G761-3009B產品工作方式及功能用途介紹
美國Moog Valve公司于1951年7月成立，我們是運動控制系統的集成商，我們的產品反映了我們的企業文化--在這種文化中，我們始終歡迎有機會解決具有挑戰性的控制問題。我們的工程師已具備為航空航天、國防、工業應用設計和制造新型運動控制產品的能力，這些應用對速度、力、加速度和流體流動的準確控制至關重要。我們的運動控制產品組合已擴展到包括各種形式的執行技術、控制電子設備和系統軟件。創新是我們公司的發展之道。我們對未來技術進行投資，相信這些技術將對太空、國防、飛機、工業等行業產生重大影響。我們正在利用新技術與我們的員工一起提出突破性的想法。Moog在為商用飛機系統提供硬件方面擁有50多年的經驗，能夠?yàn)槟膽?yīng)用需求提供解決方案。我們?yōu)榭蛻籼峁┯糜陲w行控制、自動駕駛儀控制、航空電子設備、起落架、EO/紅外基座、駕駛艙儀表、衛星通信、葉片除冰和儀表/駕駛艙系統的部件和組件。Moog的技術包括有人駕駛和無人駕駛平臺。作為固定翼和旋轉翼領域原始設備制造商的供應商，我們?yōu)楹蜕逃煤娇帐袌?chǎng)提供服務。Moog為客戶提供運動和動力/數據產品，支持軍事、航空航天以及商業和工業應用。產品包括滑環、扭轉膠襲、光纖旋轉接頭、流體旋轉接頭、高性能直流電機、旋轉變壓器、機電執行器、螺線管和多路復用器/數據轉換器/開關。我們還提供更高的解決方案，將多種產品集成到通用機械組件中。Moog擁有設計、制造和測試全系列產品的內部工程能力。
美國MOOG主要產品：MOOG伺服閥、MOOG電液伺服閥、MOOG伺服比例閥、MOOG伺服控制器、MOOG伺服電機、MOOG濾芯等。
MOOG伺服閥G761-3009B產品工作方式及功能用途介紹
G761/-761系列流量控制伺服閥是可用作三通和四通節流型流量控制閥，用于四通閥時控制性能更好。該系列閥為高性能的兩級電液伺服閥，在每一節流邊35bar（500psi】閥因降下的額定流量為0.5至75Vmin(0.125至19.5gpm)。
該系列閥結構簡單、堅固，工作可靠，使用壽命長。閥的先導級是一個對稱的噴嘴擋板力矩馬達。輸出級包含一個經過精密研磨與閥套匹配的4邊滑閥芯，可實現性能。閥芯位置由一根硬質合金反饋桿進行機械反饋至力矩馬達。反饋桿終端的硬質合金球可確保高度準確性、可靠運行以及較長的使用壽命。穆格所有伺服閥即便是在最嚴苛的工業應用中
也可保證高度準確性并實現可靠運行，因此享有盛譽。
輸入信號在銜鐵上感應產生一個磁荷，帶動銜鐵和擋板偏轉。該組件繞彈簧管轉動，在增大一個噴嘴節流孔面積的同
時減小另一個節流孔的面積。
這個動作產生的壓差將帶動閥芯運動。所產生的閥芯位移在反饋桿感應產生一個線性力，方向與開始時輸入信號里的力矩正相反。閥芯持續運動，直至反饋桿的力與輸入信號里的力平衡。
